Обработка деталей

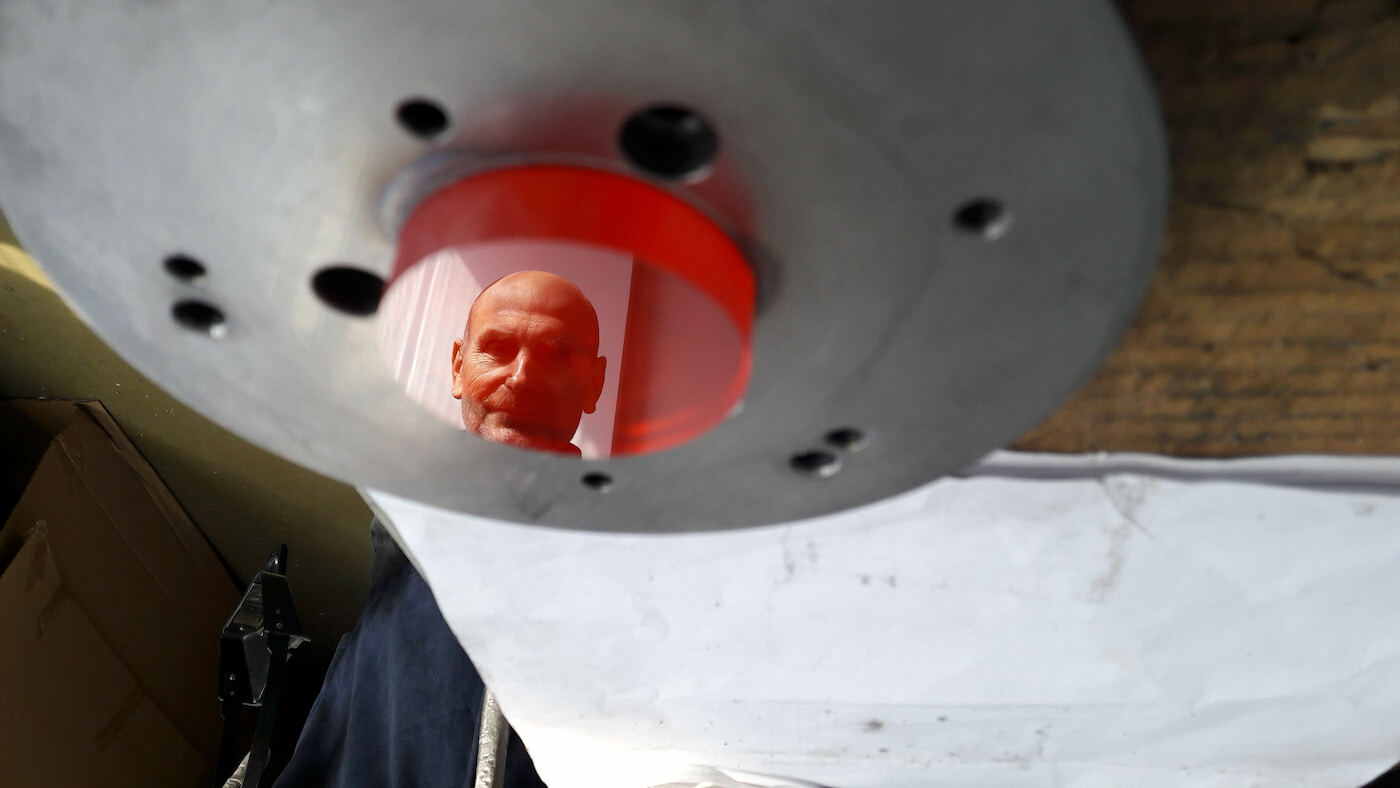

МАТЕРИАЛ:

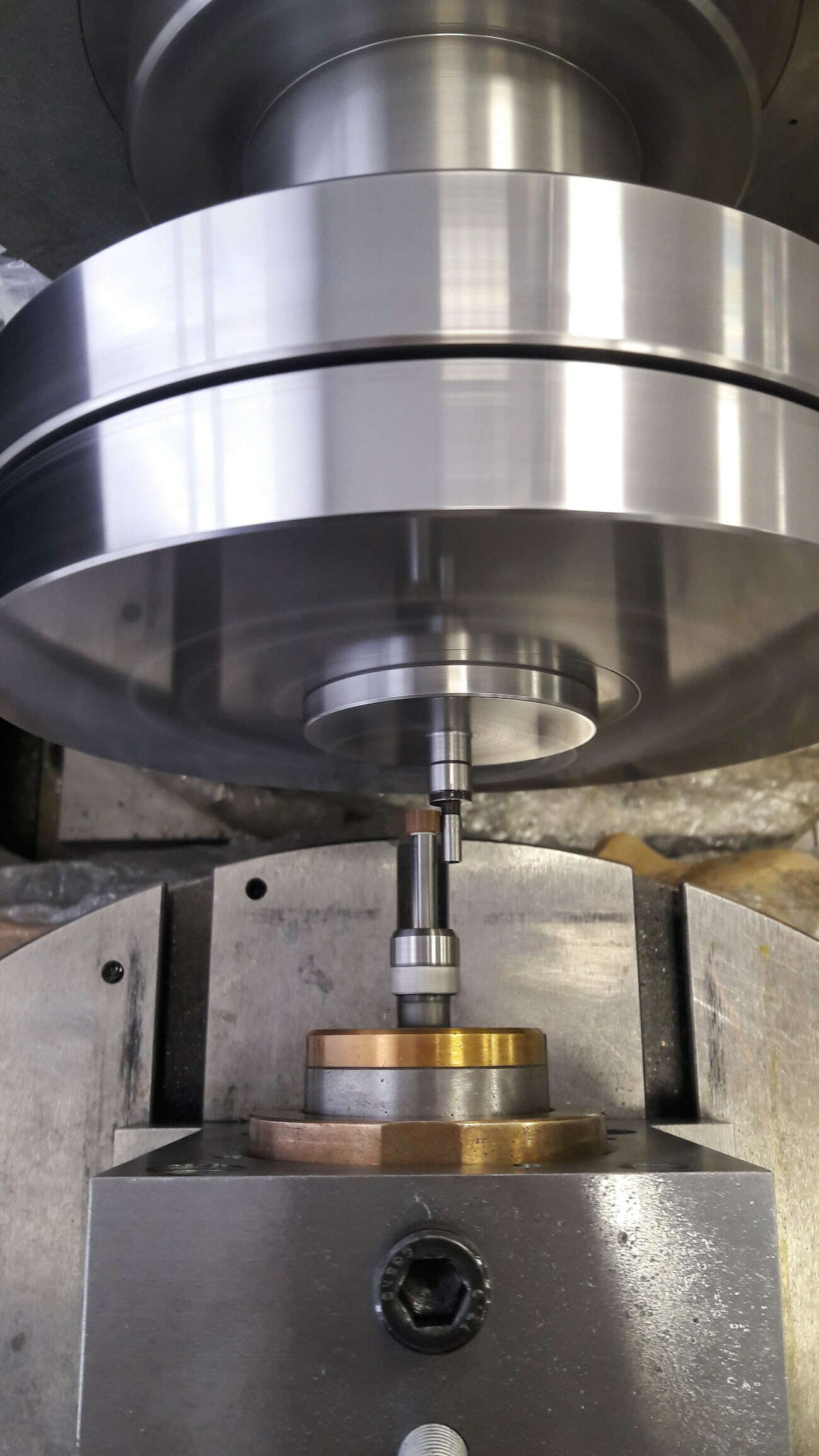

АМг6, медь М0б

ОСОБЕННОСТЬ:

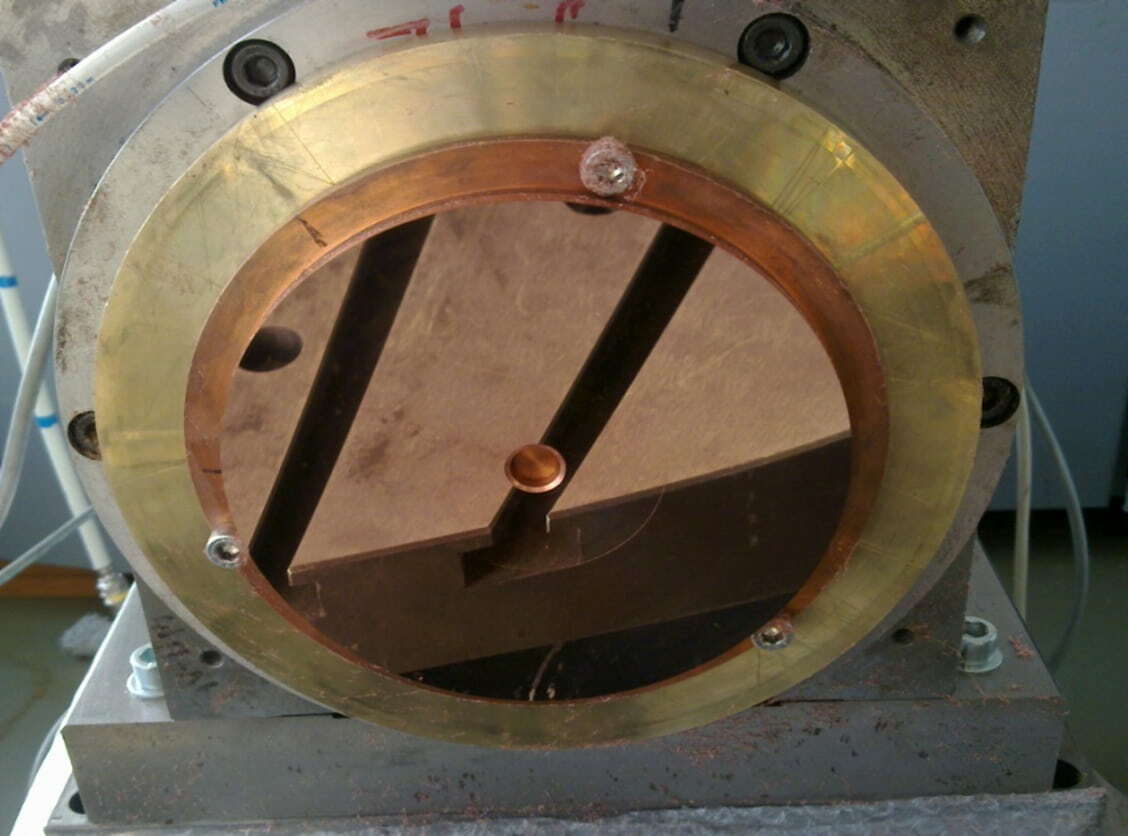

диаметр обрабатываемой поверхности более 200 мм

СПОСОБ ОБРАБОТКИ:
алмазное точение

РЕЗУЛЬТАТЫ:
шероховатость Ra 0,01 мкм

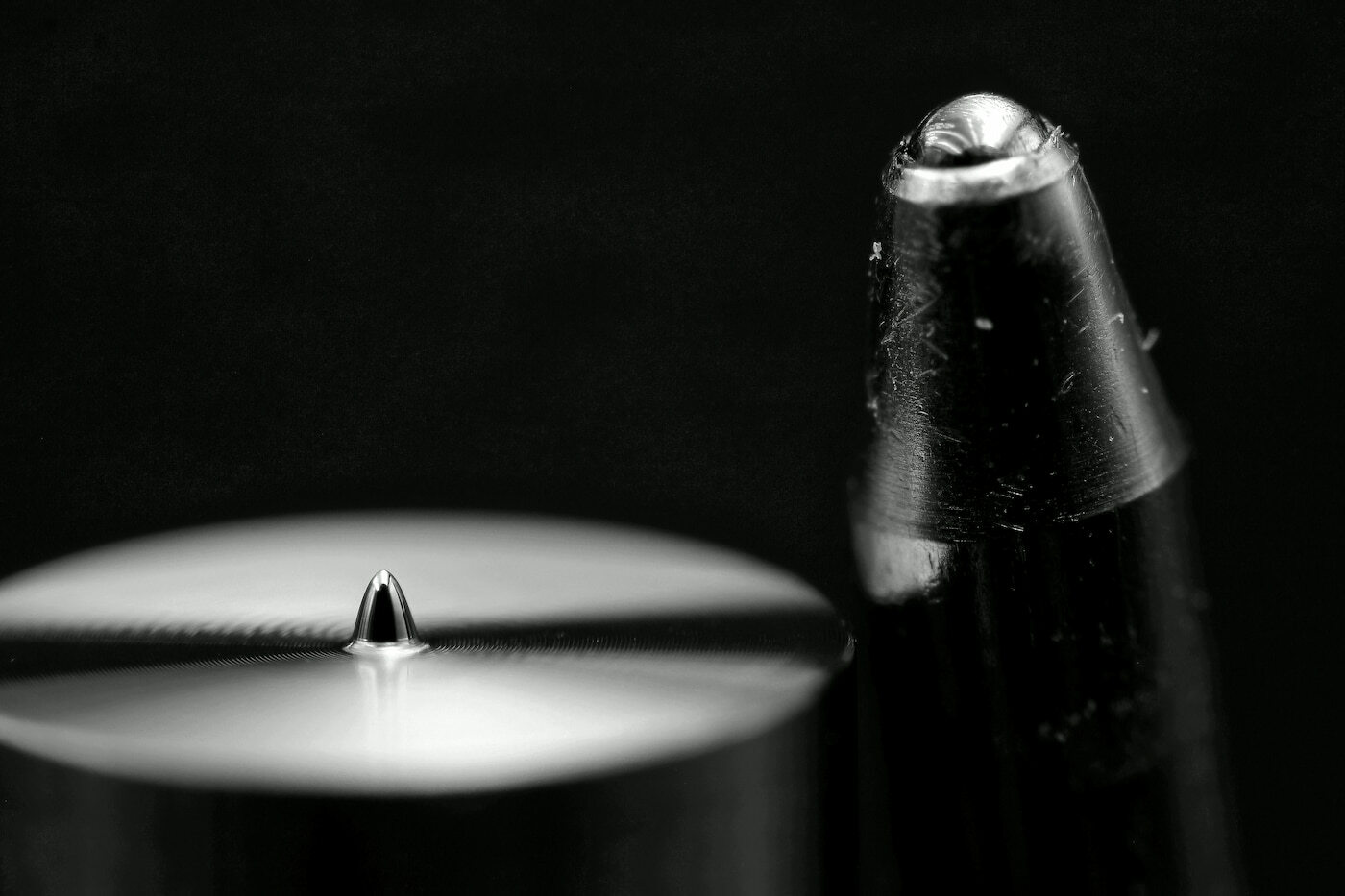

МАТЕРИАЛ:
медь М0б

СПОСОБ ОБРАБОТКИ:
растачивание

ОСОБЕННОСТИ:

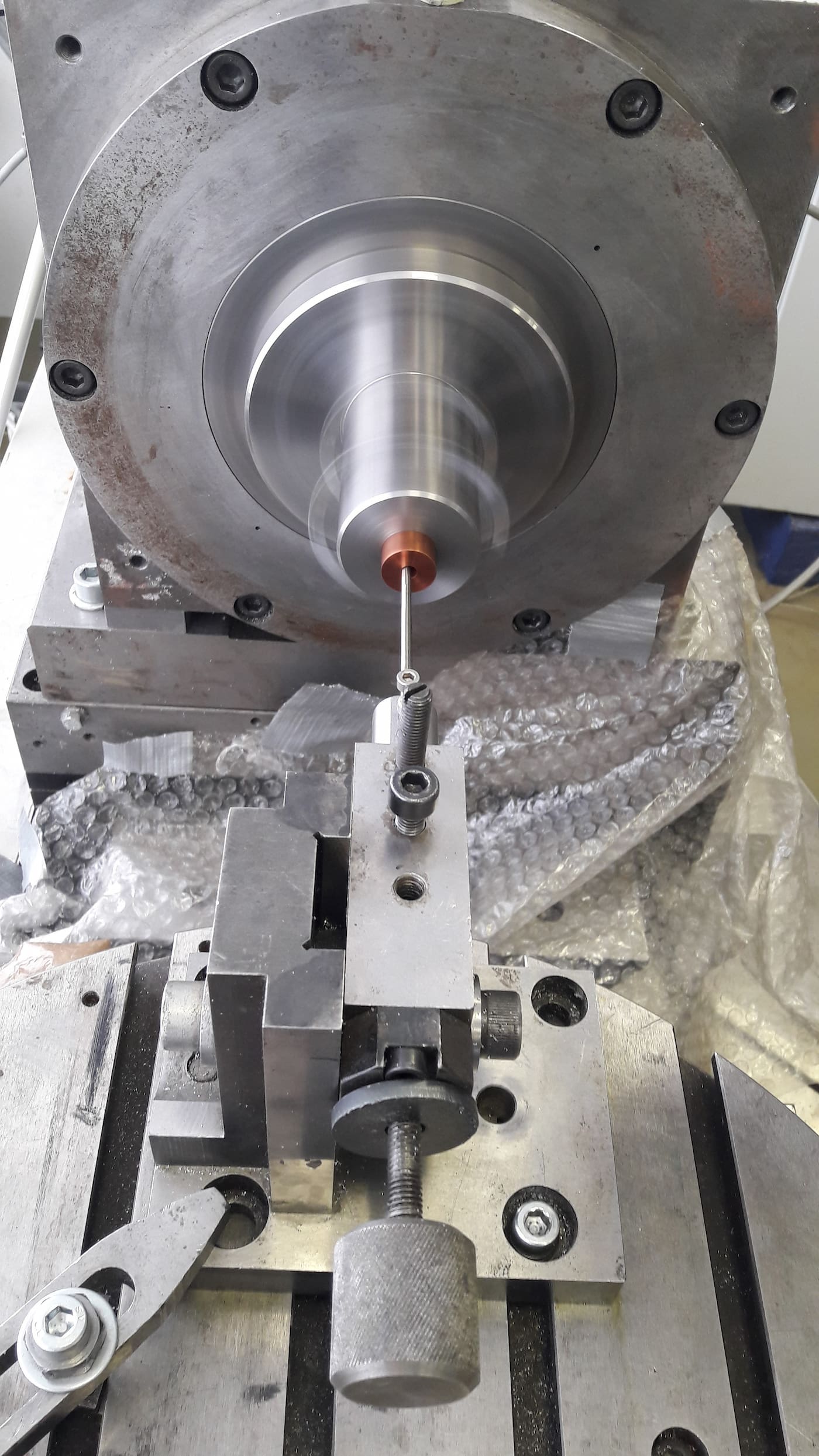

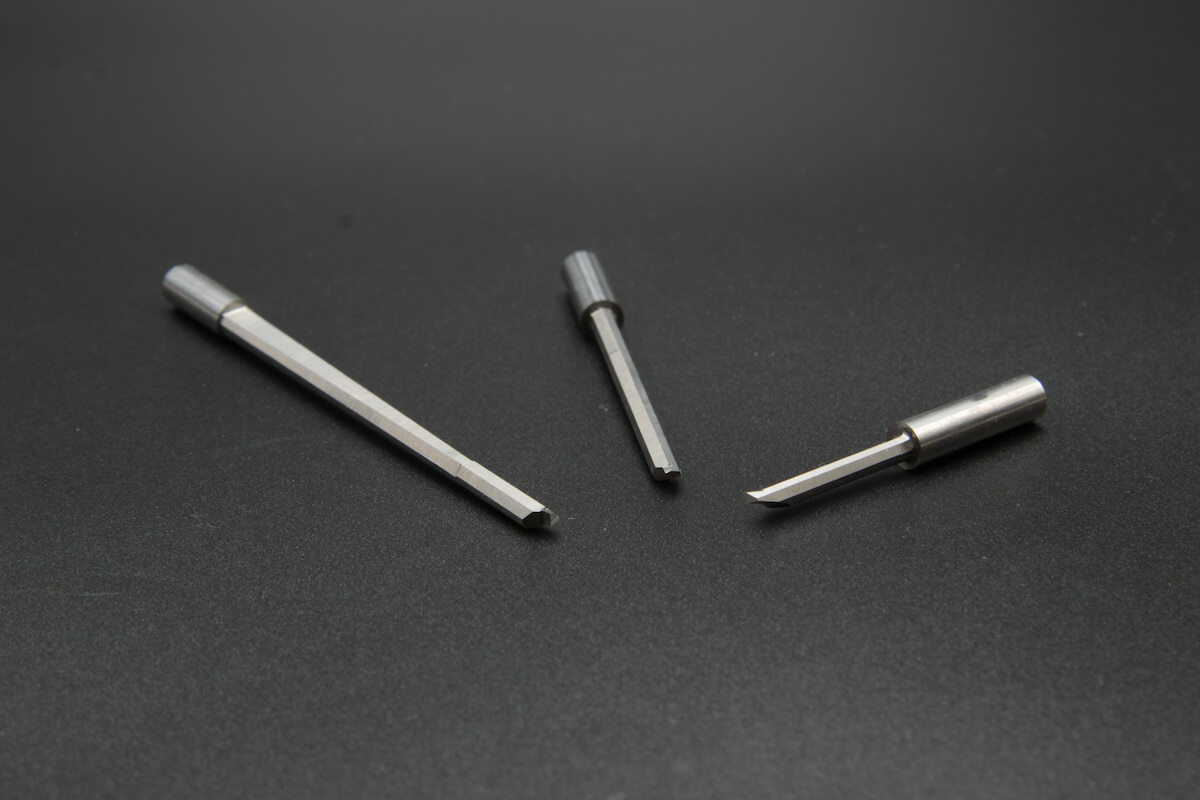

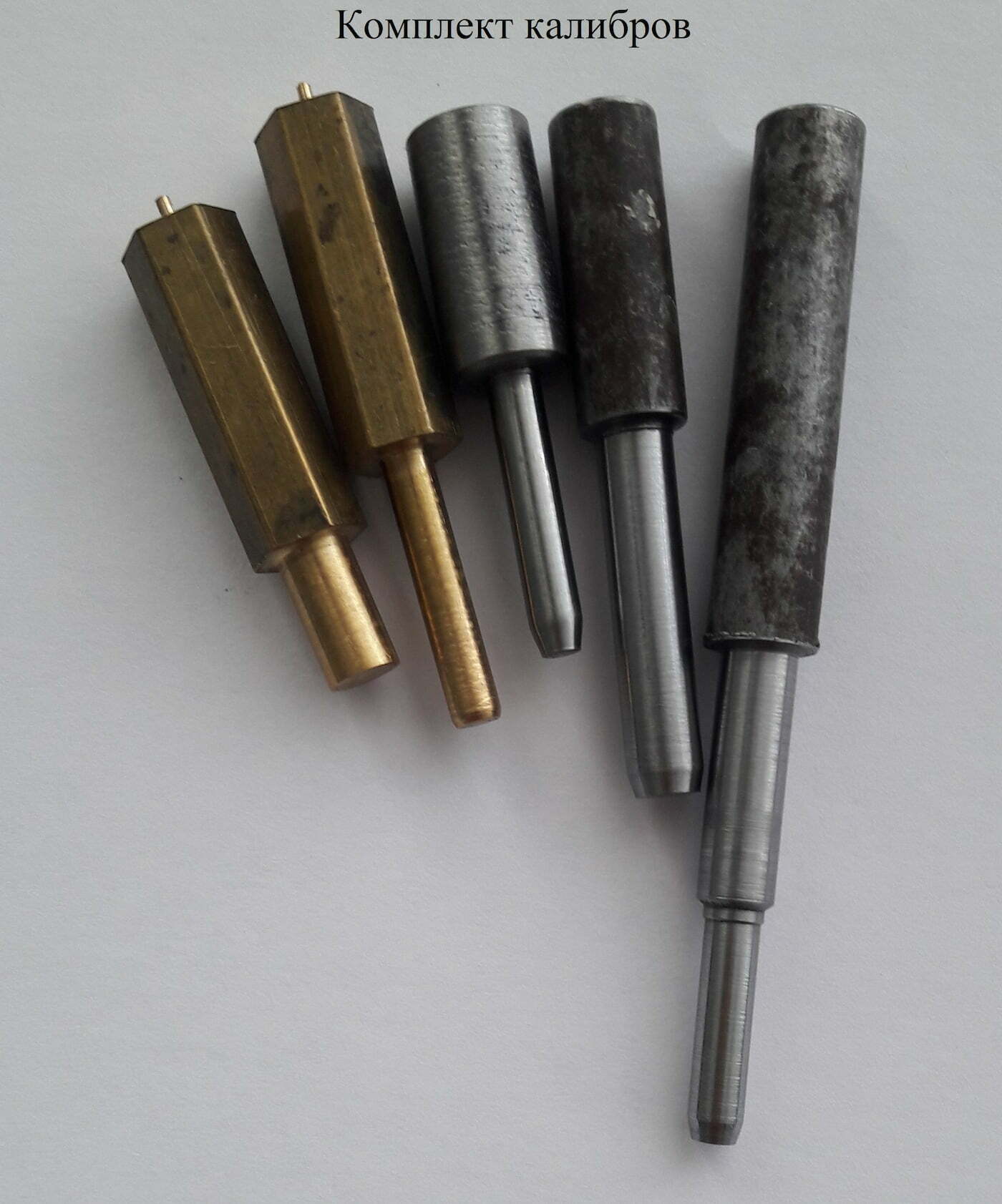

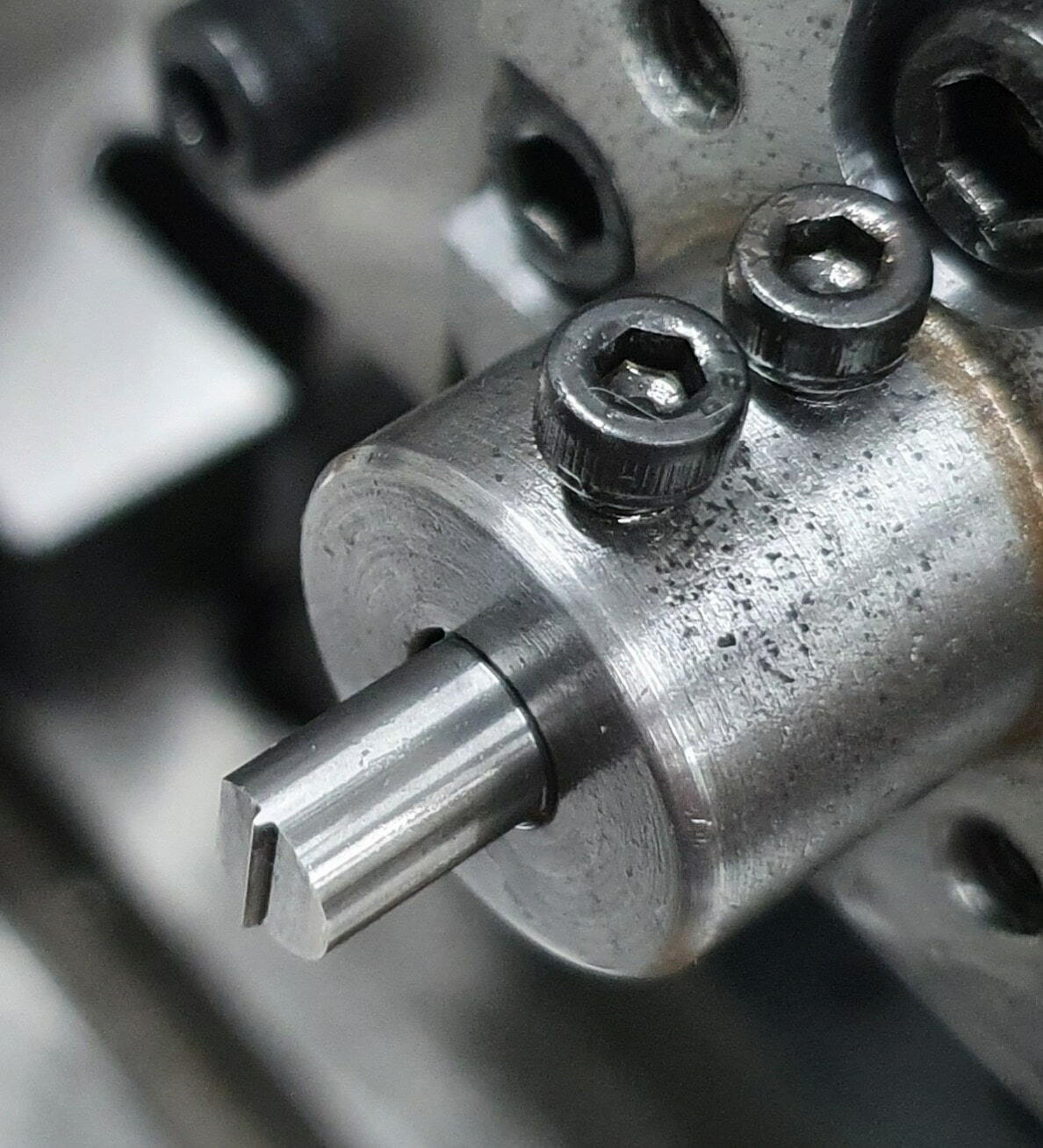

особую сложность представляет изготовление внутренних цилиндрических отверстий малого диаметра с точностью формы менее 0,5 мкм и шероховатостью Ra менее 0,02 мкм. Для выполнения обработки, нашими специалистами был разработан и изготовлен комплект твердосплавных режущих инструментов, необходимая оснастка, а также комплект калибров для контроля диаметра отверстий.

РЕЗУЛЬТАТЫ:

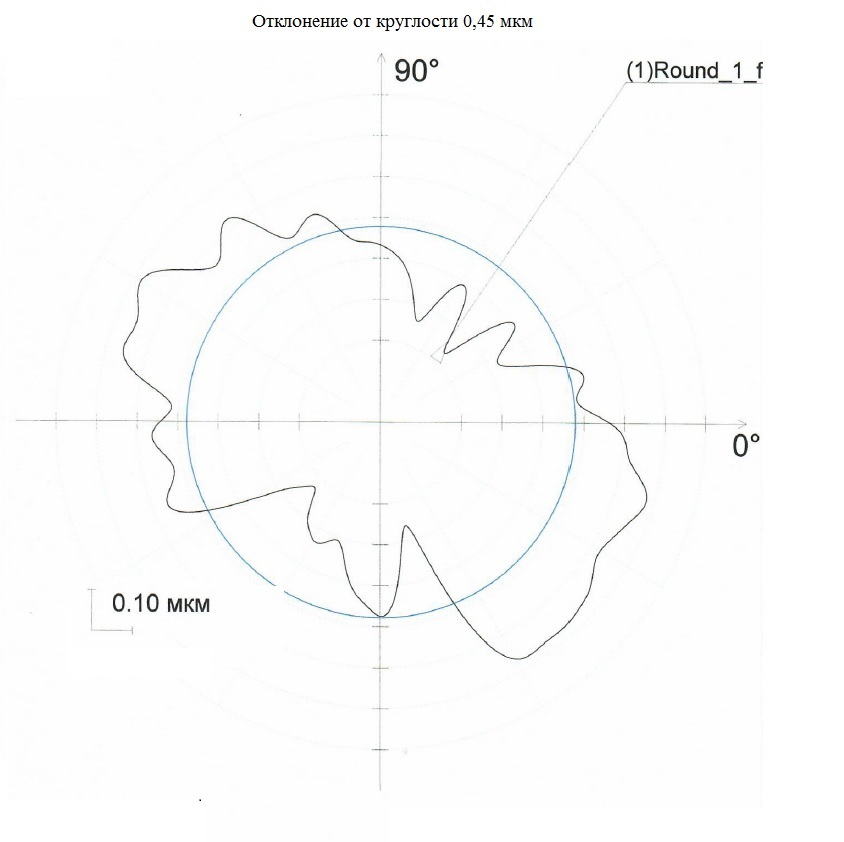

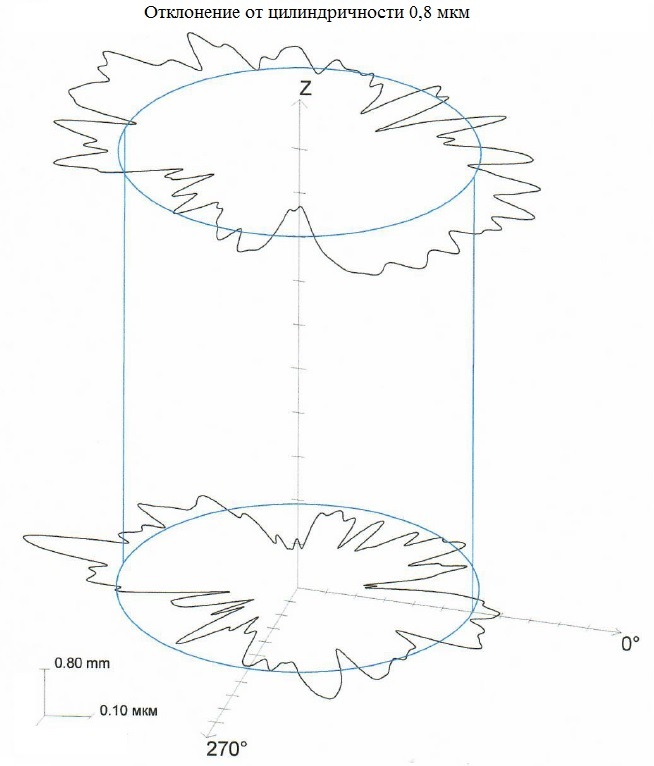

отклонение от круглости 0,45 мкм, отклонение от цилиндричности 0,8 мкм

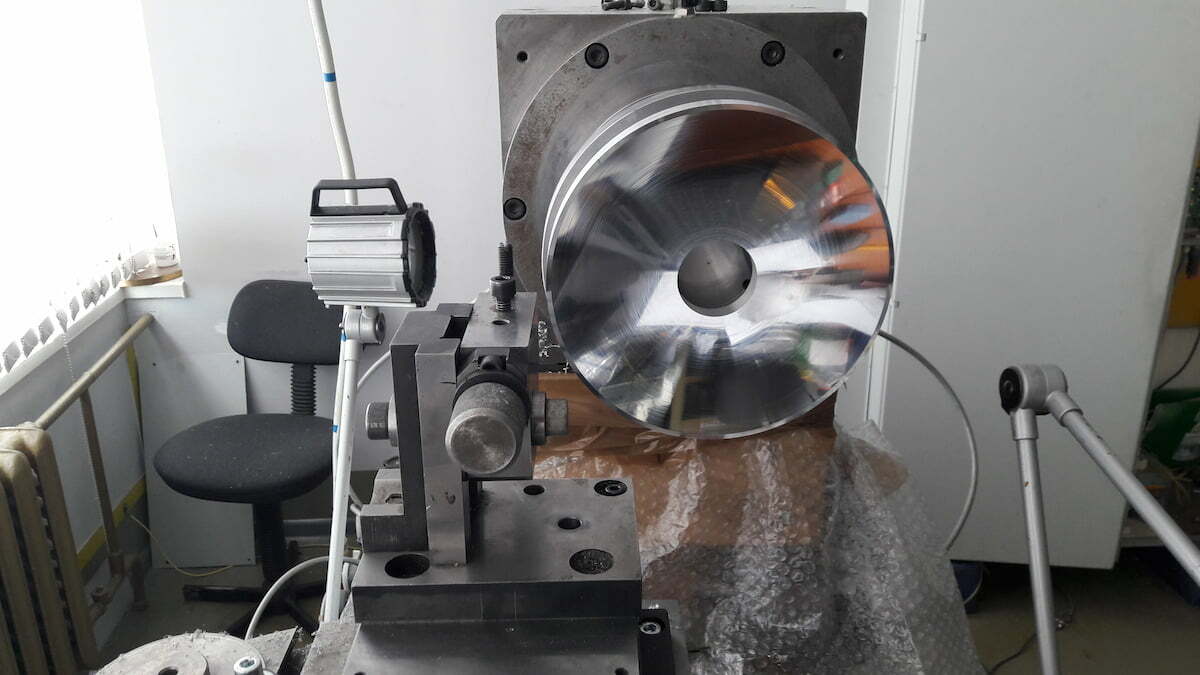

МАТЕРИАЛ:

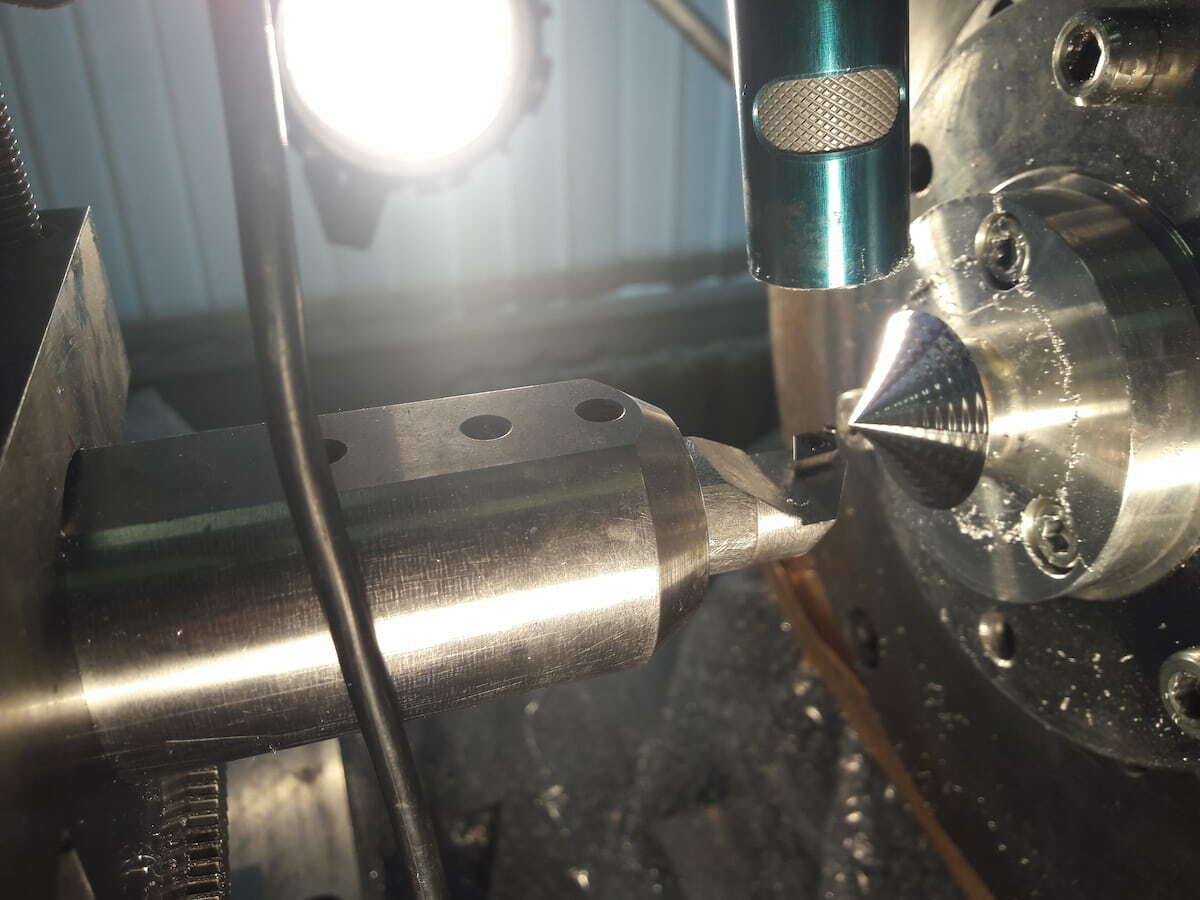

АМг6

ОСОБЕННОСТИ:

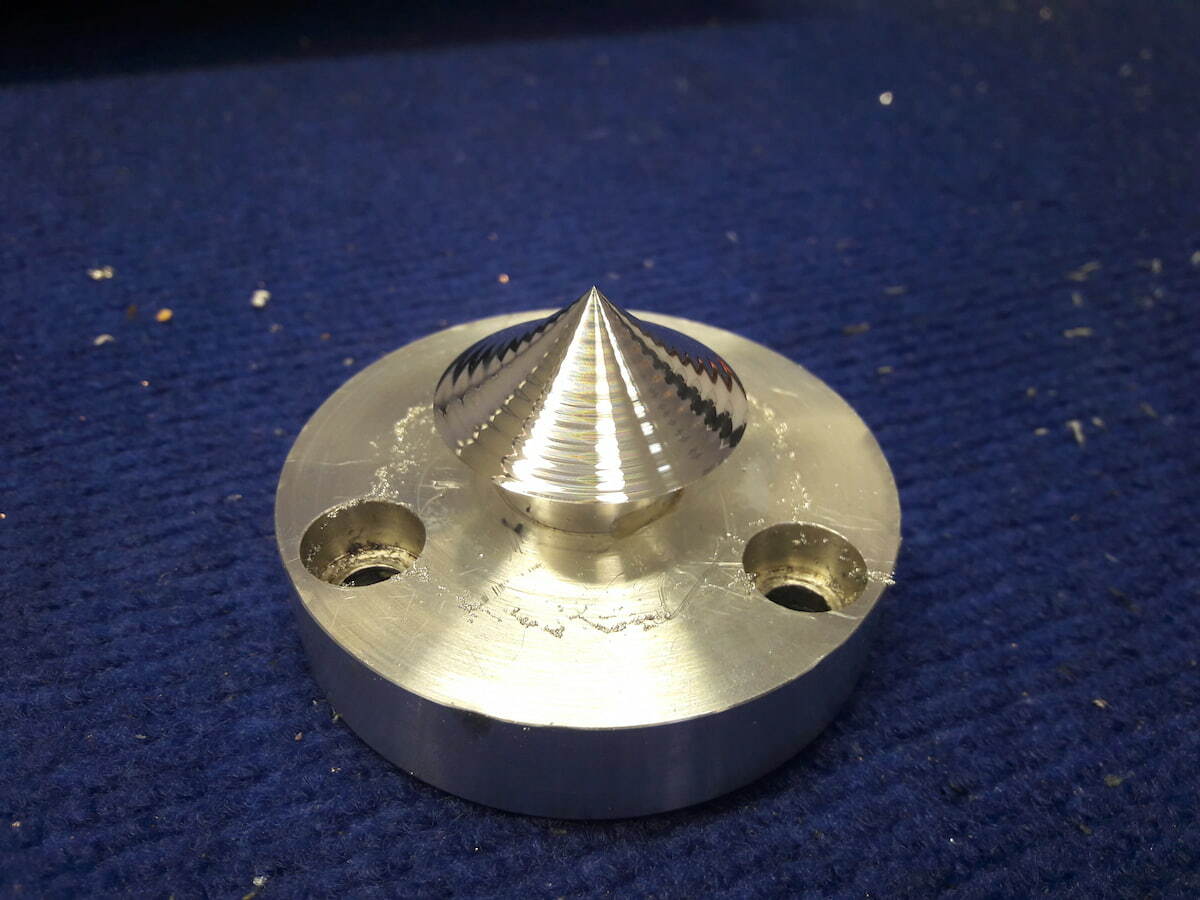

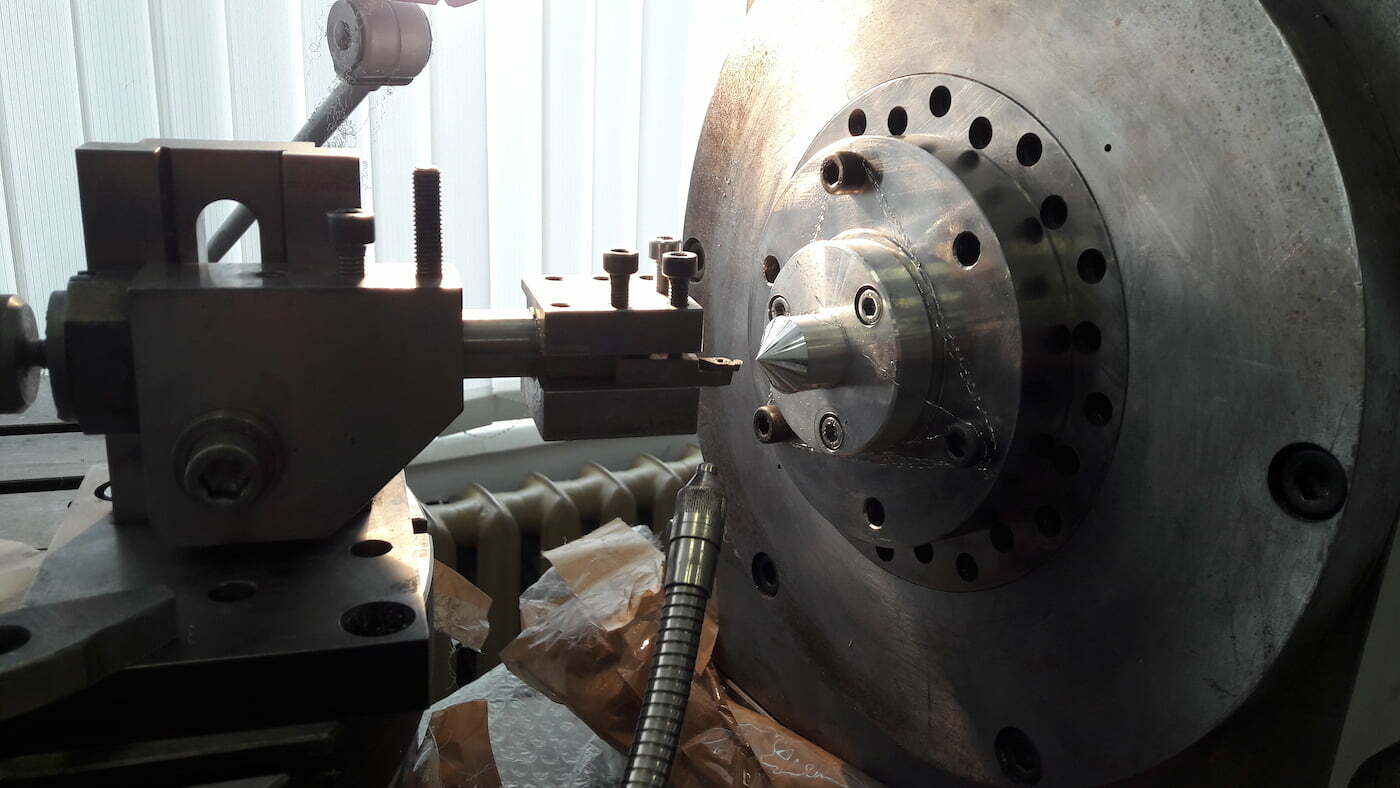

рабочая поверхность представляет собой конус, состоящий из 23-х чередующихся между собой выпуклых и вогнутых дуг с радиусом 6 мм

СПОСОБ ОБРАБОТКИ:
алмазное точение

РЕЗУЛЬТАТЫ:
шероховатость Ra 0,01 мкм

МАТЕРИАЛ:
КРС-5


СПОСОБ ОБРАБОТКИ:
алмазное фрезерование

ОСОБЕННОСТИ:

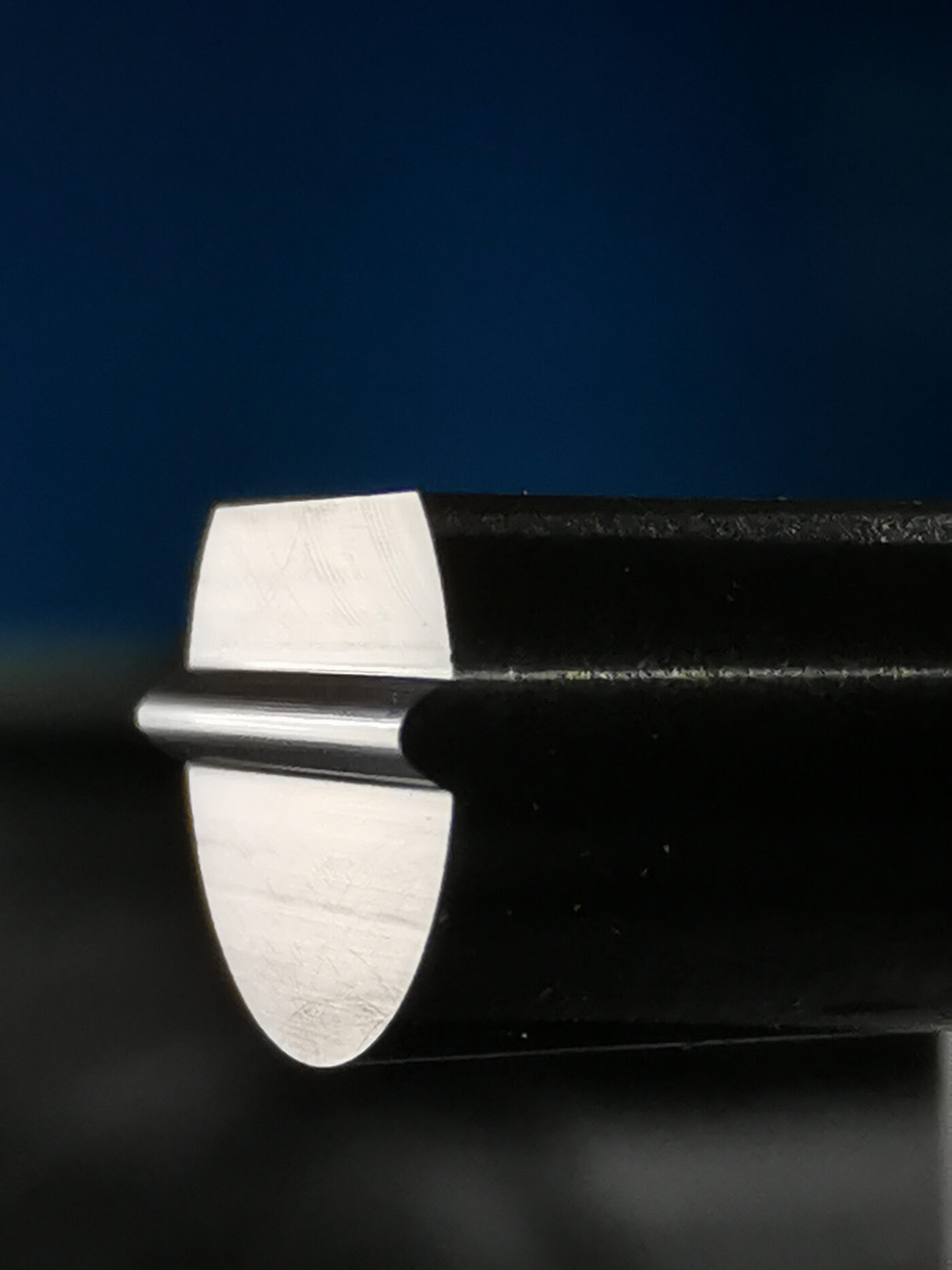

Обработка кристаллов КРС осложнена анизотропией свойств кристалла в разных направлениях, что приводит к появлению следов хрупкого разрушения на обработанной поверхности при токарной обработке. Для того чтобы избежать этого негативного эффекта, обработка поверхности выполняется методом фрезерования однозубой фрезой, при этом заготовка предварительно ориентируется на станке, чтобы обеспечить благоприятное направление резания.

РЕЗУЛЬТАТЫ:

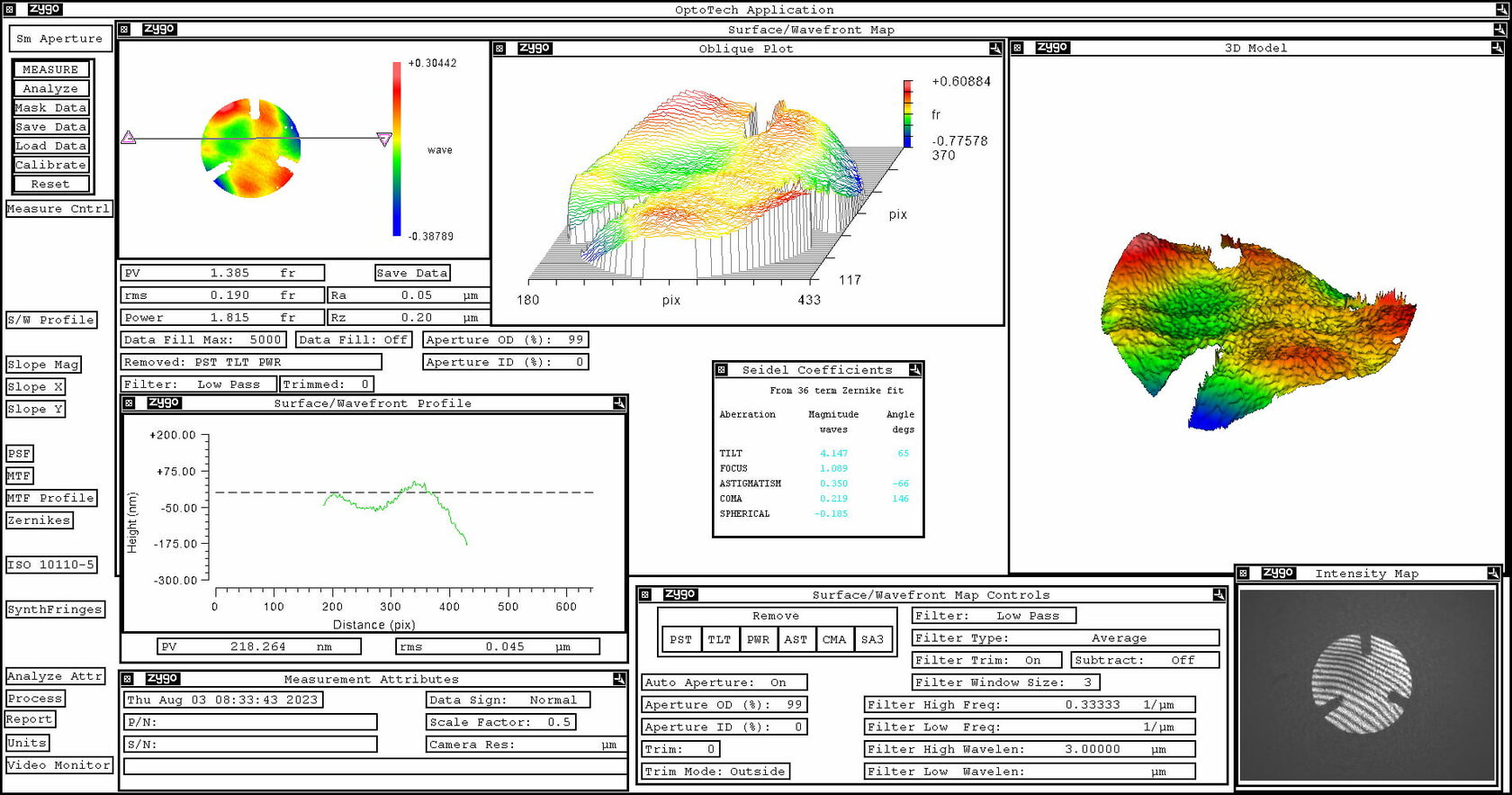

шероховатость Ra 0,01мкм, точность формы P-V=1,3 кольца

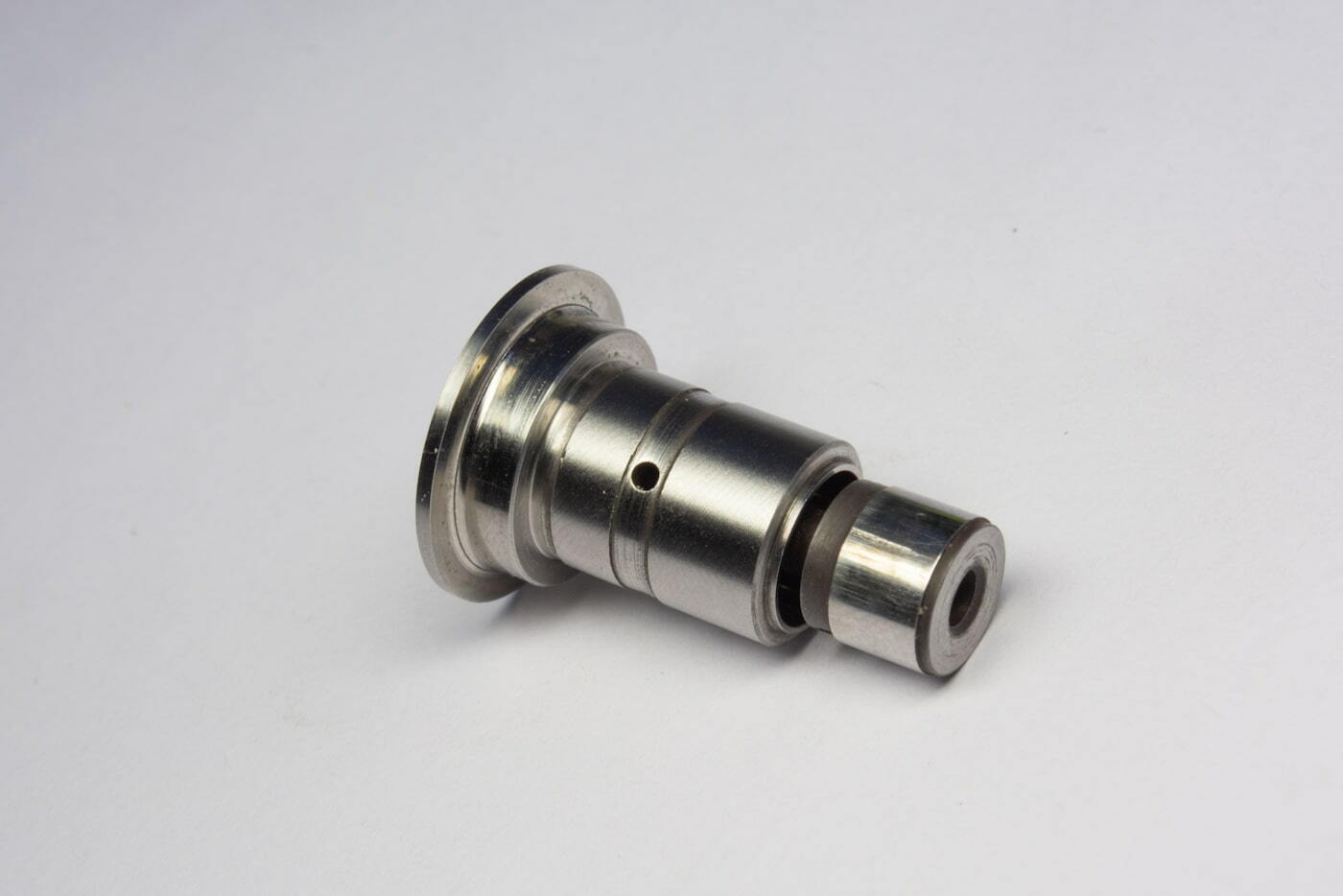

МАТЕРИАЛ:

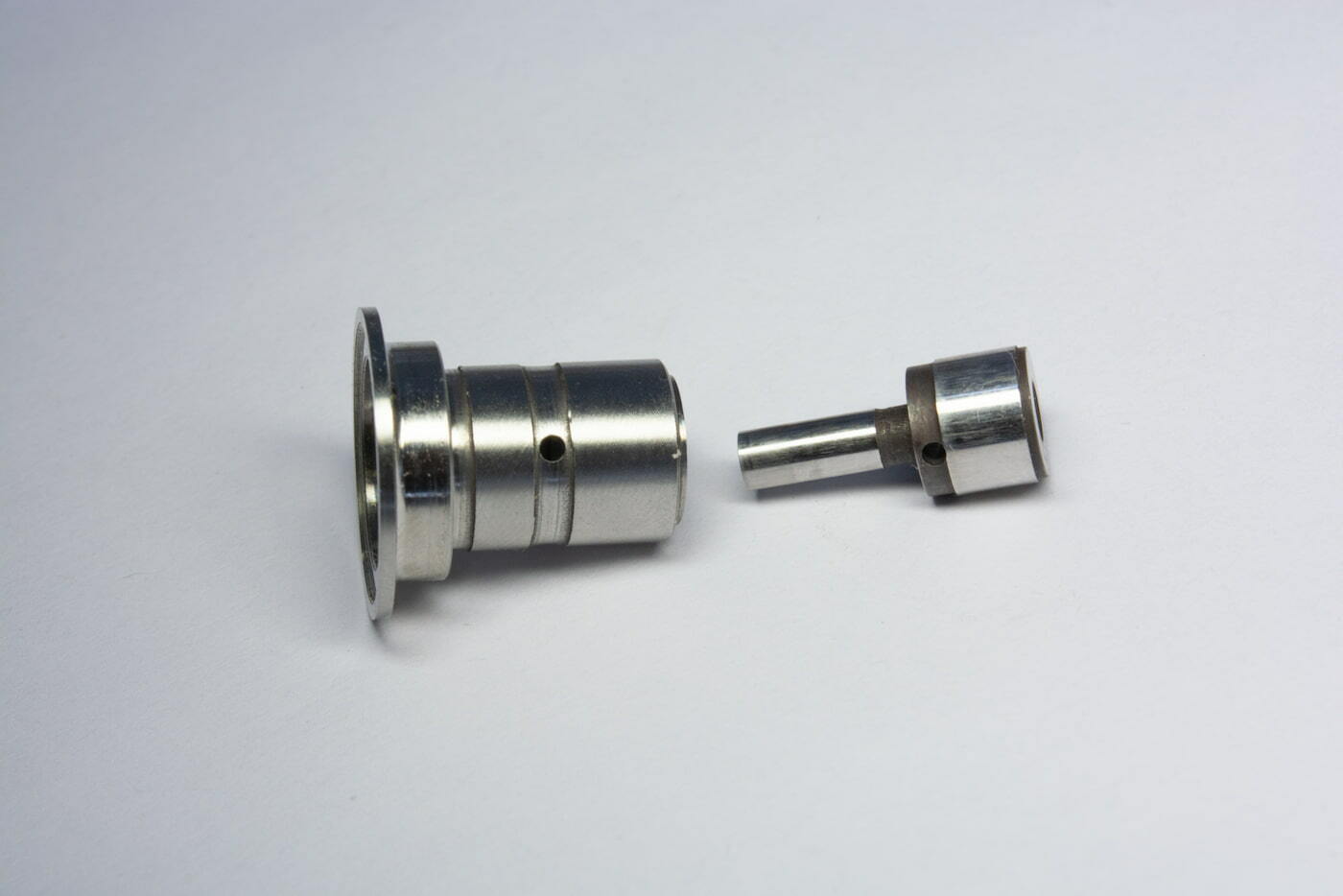

Сталь 11М5Ф, HRC 58…62.

СПОСОБ ОБРАБОТКИ:

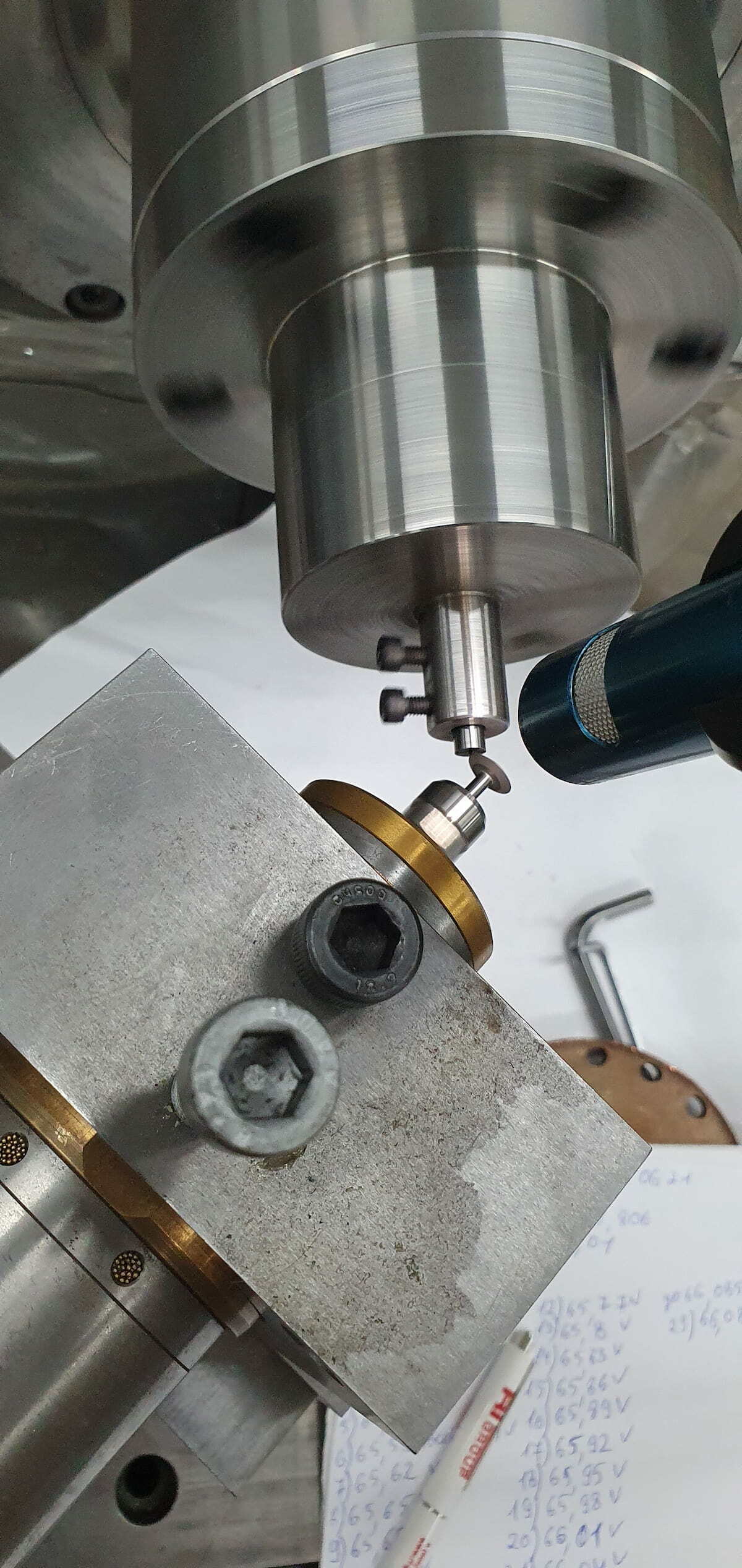

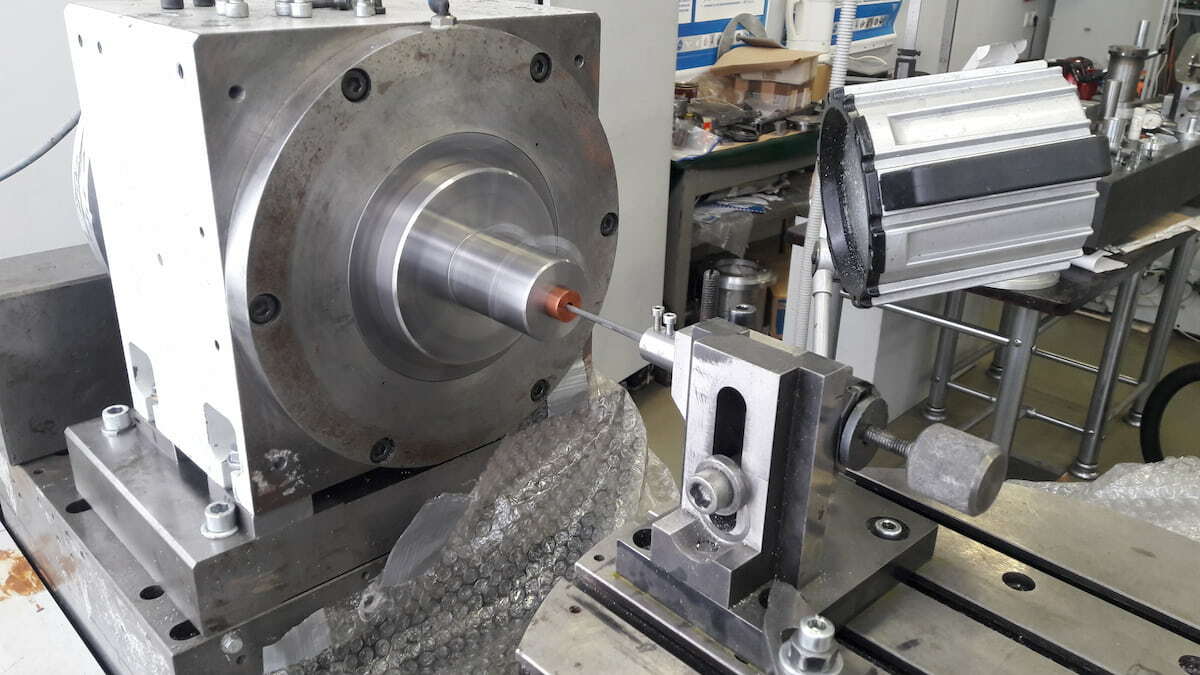

шлифование наружное и внутреннее, инструмент – шлифовальные головки с зернистостью до 10 мкм на органической связке, материал абразива – кубический нитрид бора.

ОСОБЕННОСТИ:
необходимость обеспечения зазора величиной 4…6 мкм для двух сопрягаемых деталей по двум цилиндрическим поверхностям диаметром 4 и 9 мм.

РЕЗУЛЬТАТЫ:

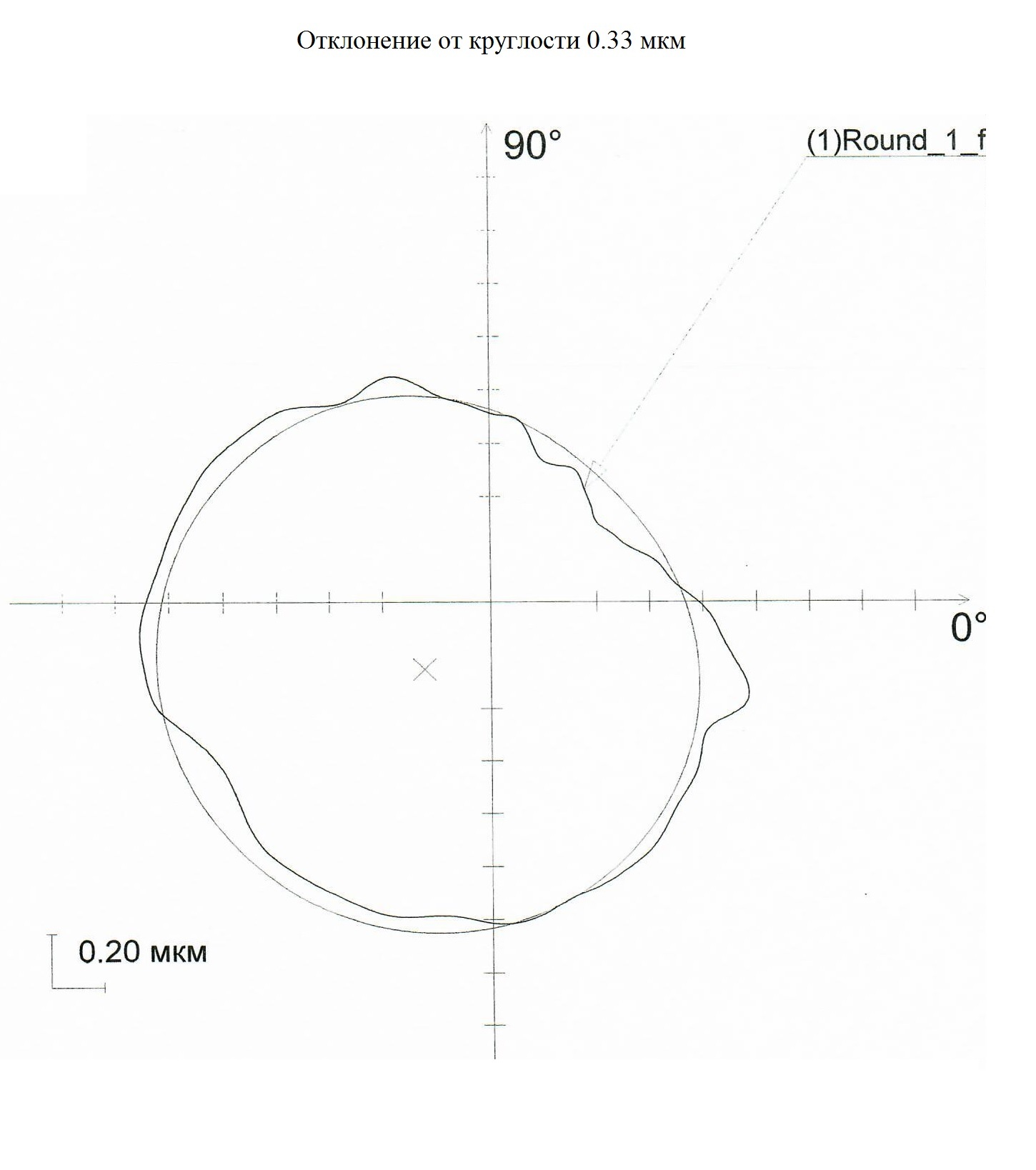

отклонение от круглости 0,33 мкм, отклонение от цилиндричности 1,4 мкм.

МАТЕРИАЛ:
АМг6

ПРИМЕНЕНИЕ:
офтальмология, коррекция косоглазия

СПОСОБ ОБРАБОТКИ:
алмазное фрезерование

ОСОБЕННОСТИ:

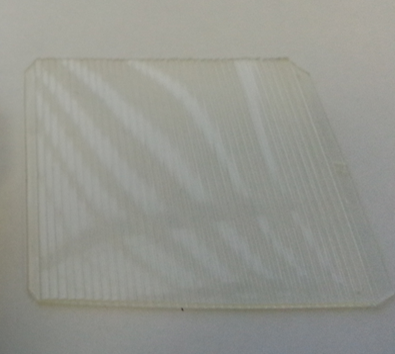

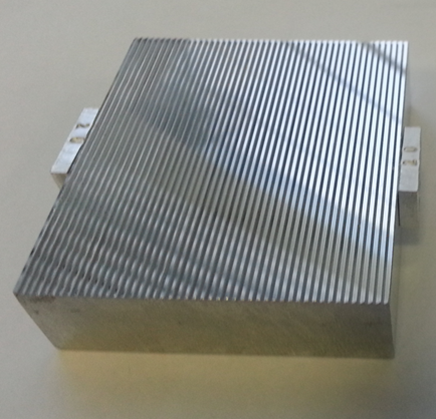

Каждая матрица имеет 47 канавок с шагом 1.2 мм. Изготовлен комплект из 15 матриц, каждая матрица подходит для определённой диоптрии глаза. В зависимости от диоптрии угол наклона и глубина канавки меняется. Диапазон угла наклона канавок от 1 до 33º, глубина канавок от 0,02 до 0,78 мм. Обработка выполнена острозаточенным алмазным резцом для уменьшения искажений изображения в углах канавок.

РЕЗУЛЬТАТЫ:
шероховатость Ra 0,01 мкм

МАТЕРИАЛ:
твёрдый сплав

ПРИМЕНЕНИЕ:
рентгеновская преломляющая оптика

СПОСОБ ОБРАБОТКИ:

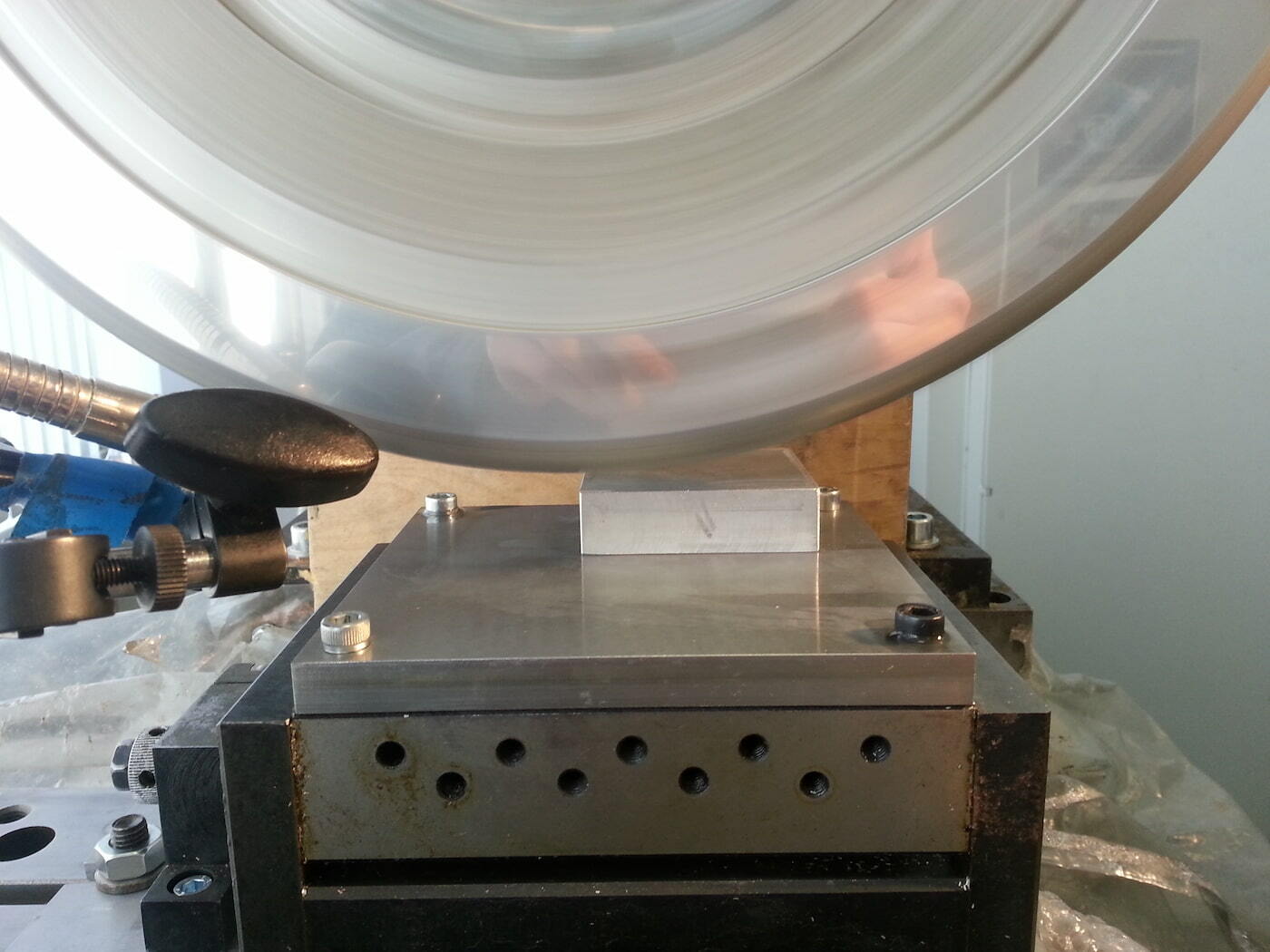

шлифование головками с зернистостью 15 мкм, абразив – алмаз, связка – гальваническая и полиуретановая

ОСОБЕННОСТИ:

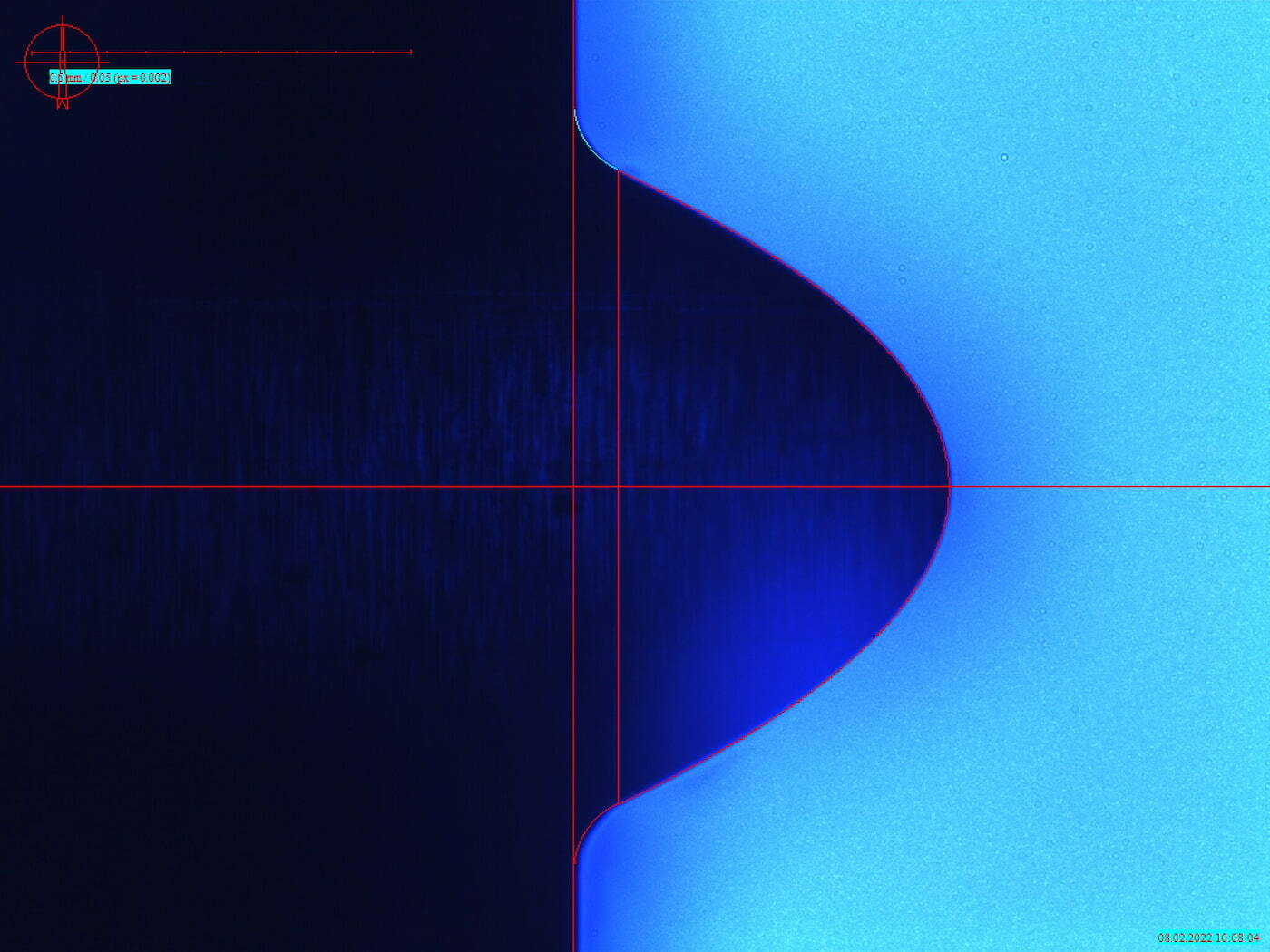

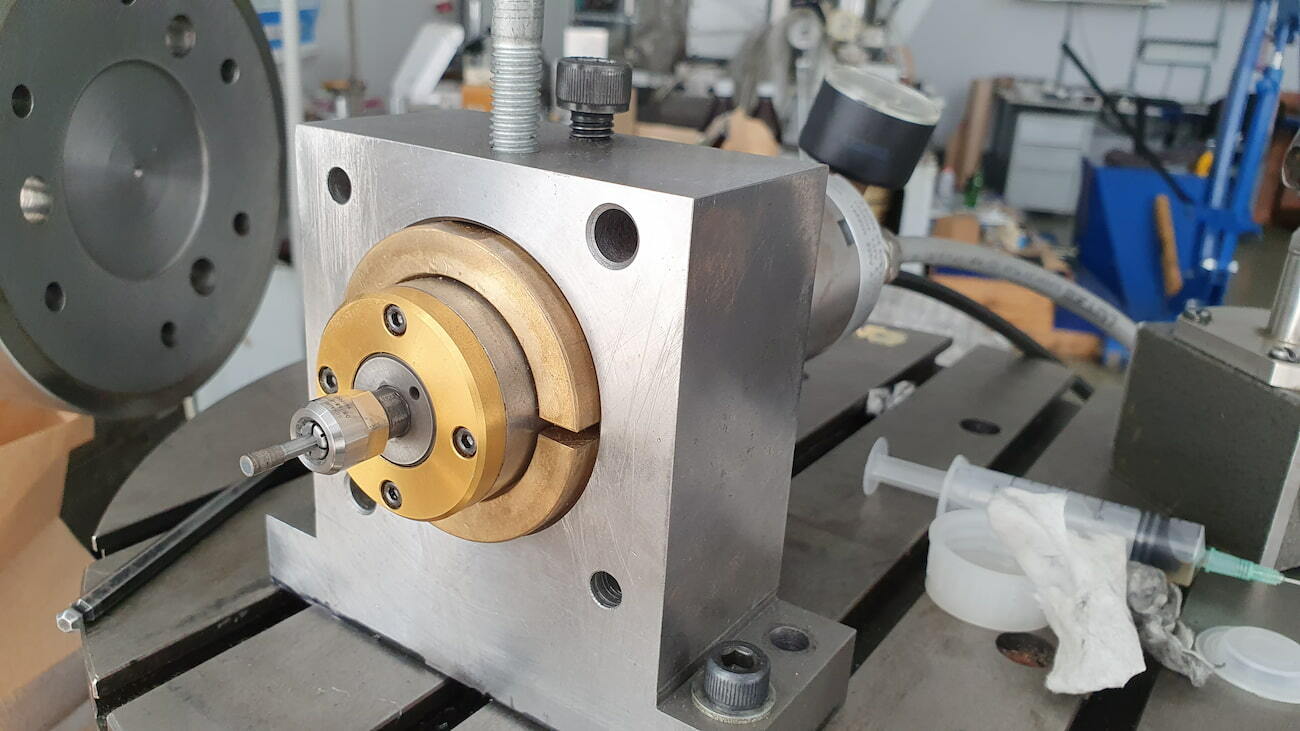

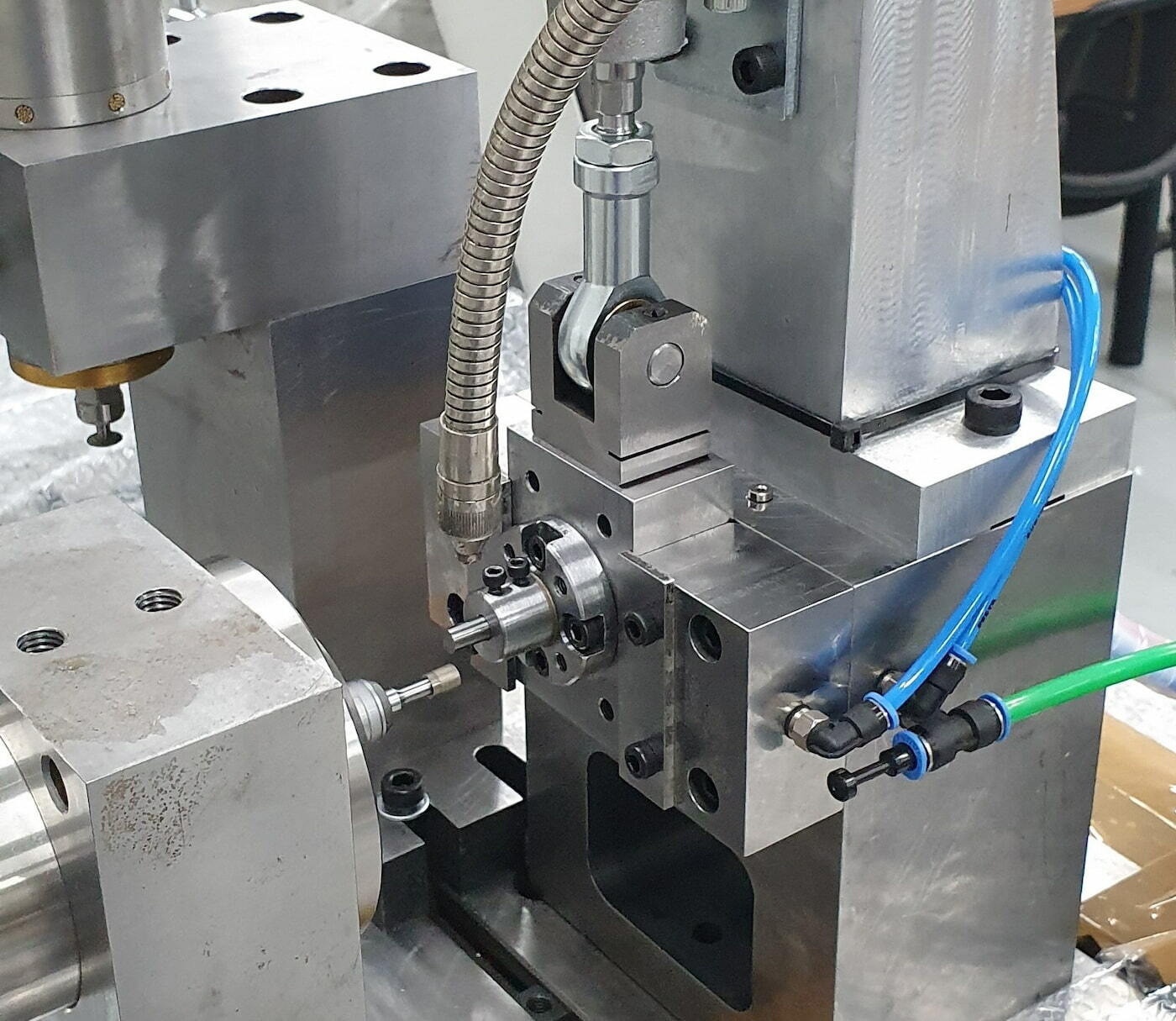

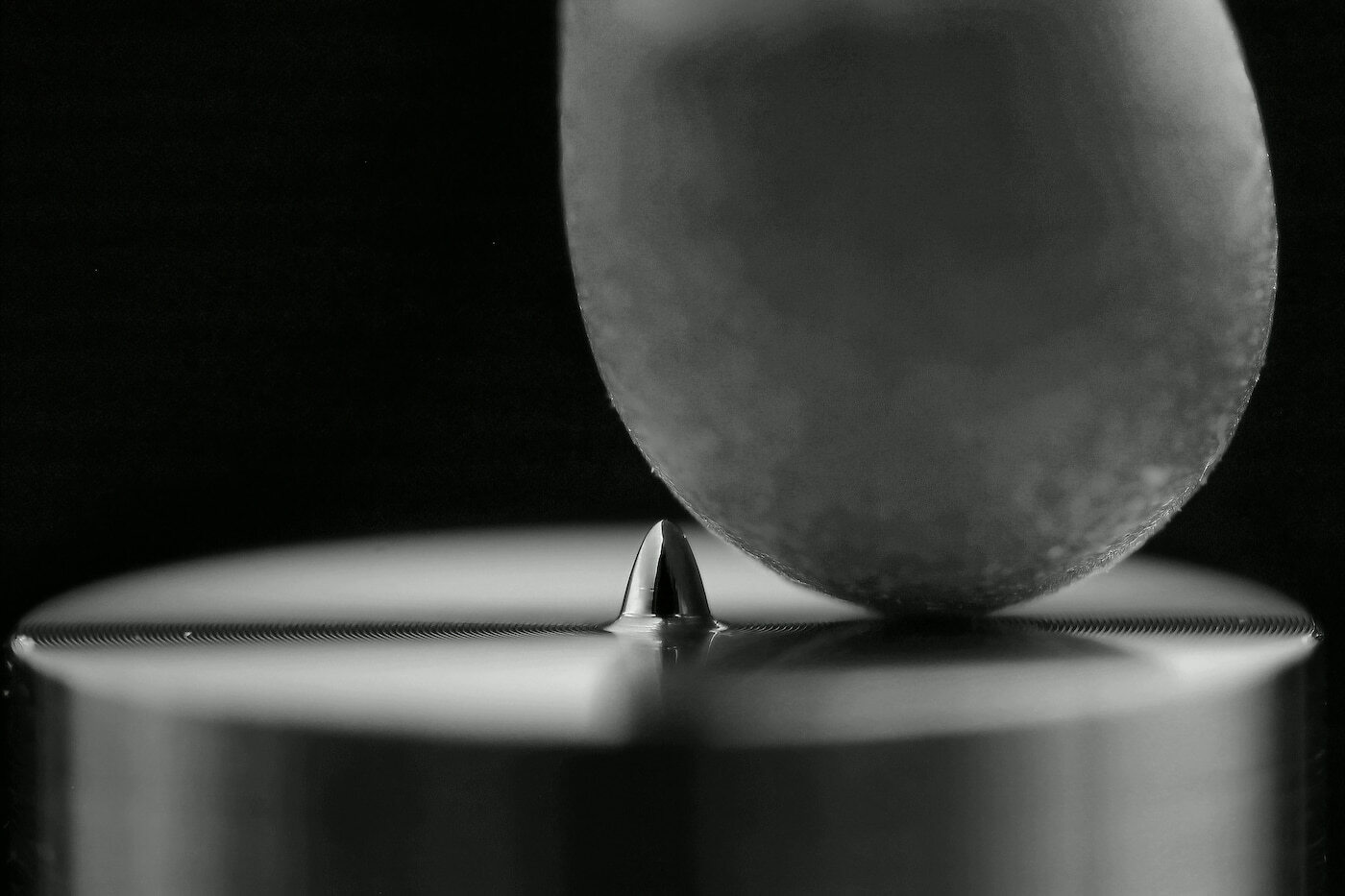

высота параболического выступа составляет 0,5 мм, необходимость обеспечить точность формы 1 мкм и шероховатость Ra 0,01 мкм. Для пуансона с линейным параболическим профилем для имеющегося станка спроектирована и изготовлена дополнительная аэростатическая ось, обеспечивающая возвратно-поступательное перемещение заготовки. Разработана и реализована методика заправки радиуса шлифовальных головок на полиуретановой связке.

РЕЗУЛЬТАТЫ:
шероховатость Ra 0,01 мкм
